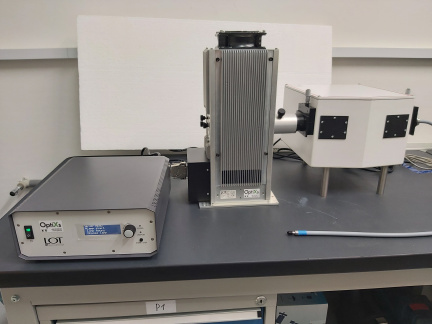

Světelný zdroj s laditelnou vlnovou délkou

  • Kompaktní laditelný světelný zdroj s rozsahem 200-2000 nm

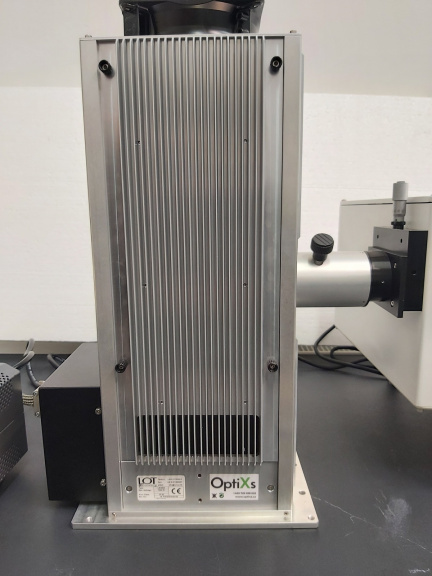

  • Kontinuální 450 W Xe výbojka s UV výstupem

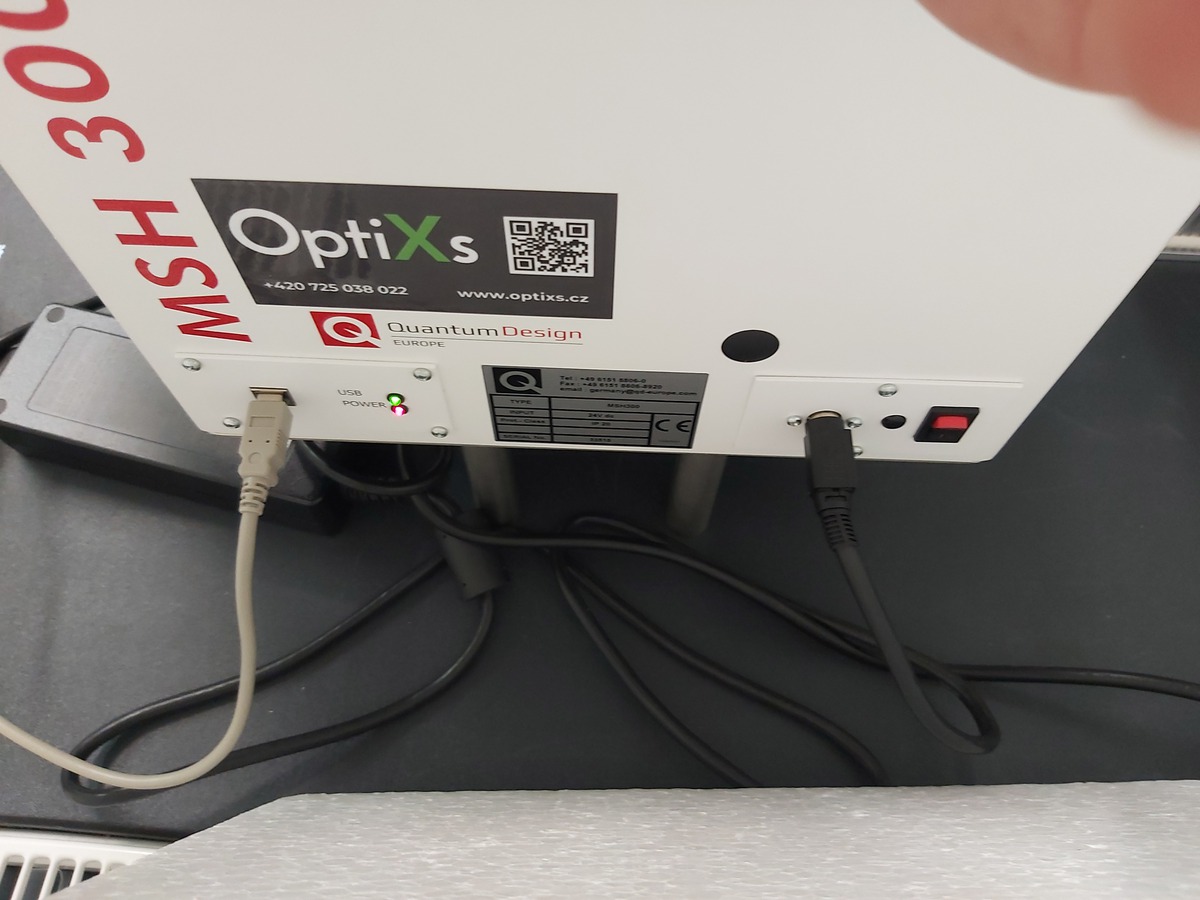

  • Výkonný monochromátor s ohniskovou vzdáleností 300 mm
Klient:
Vysoká škola chemicko-technologická v PrazeVysoká škola chemicko-technologická v Praze
Termín realizace:

červen 2021

Icon Světelný zdroj s laditelnou vlnovou délkou
referenceDetail referenceDetail referenceDetail referenceDetail referenceDetail

Naše role v projektu

Návrh řešení

Instalace sestavy

Zadání klienta

Klient požadoval dodání kontinuálního světelného zdroje s laditelnou vlnovou délkou. Rozsah vlnových délek musel být minimálně 200-2000 nm.

Jeho součástí musel být monochromátor osazený alespoň třemi difrakčními mřížkami se spektrální charakteristikou účinnosti vyšší jak 40% v celém rozsahu 200-2000 nm.

Monochromátor musel být osazen měnitelnými štěrbinami a počítačově ovladatelnými filtry pro odstranění vyšších difrakčních řádů.

Výstup systému musel být účinně navázán do optického vlákna, které zaručí propustnost alespoň 30% m-1i při 200 nm.

Naše řešení

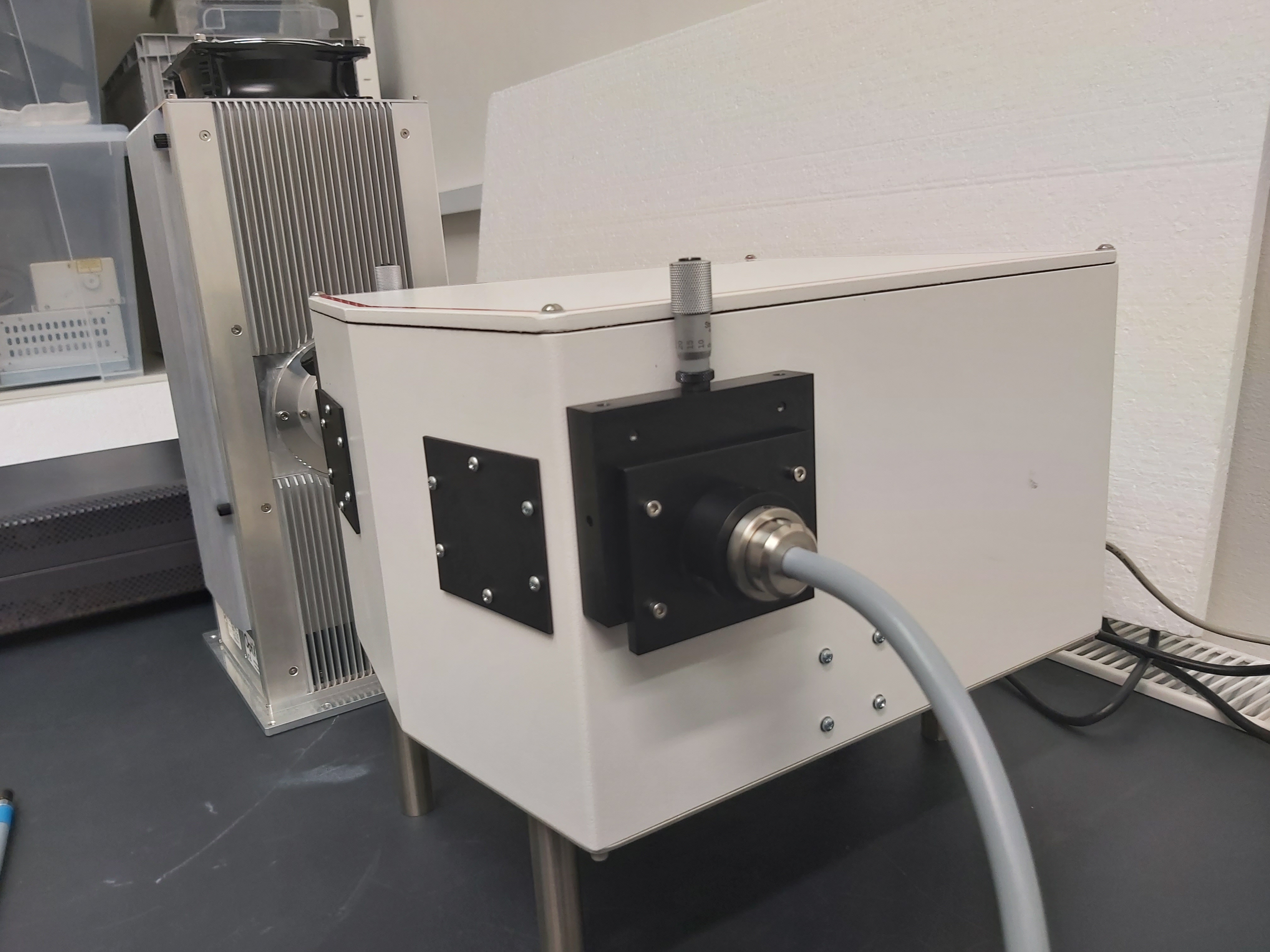

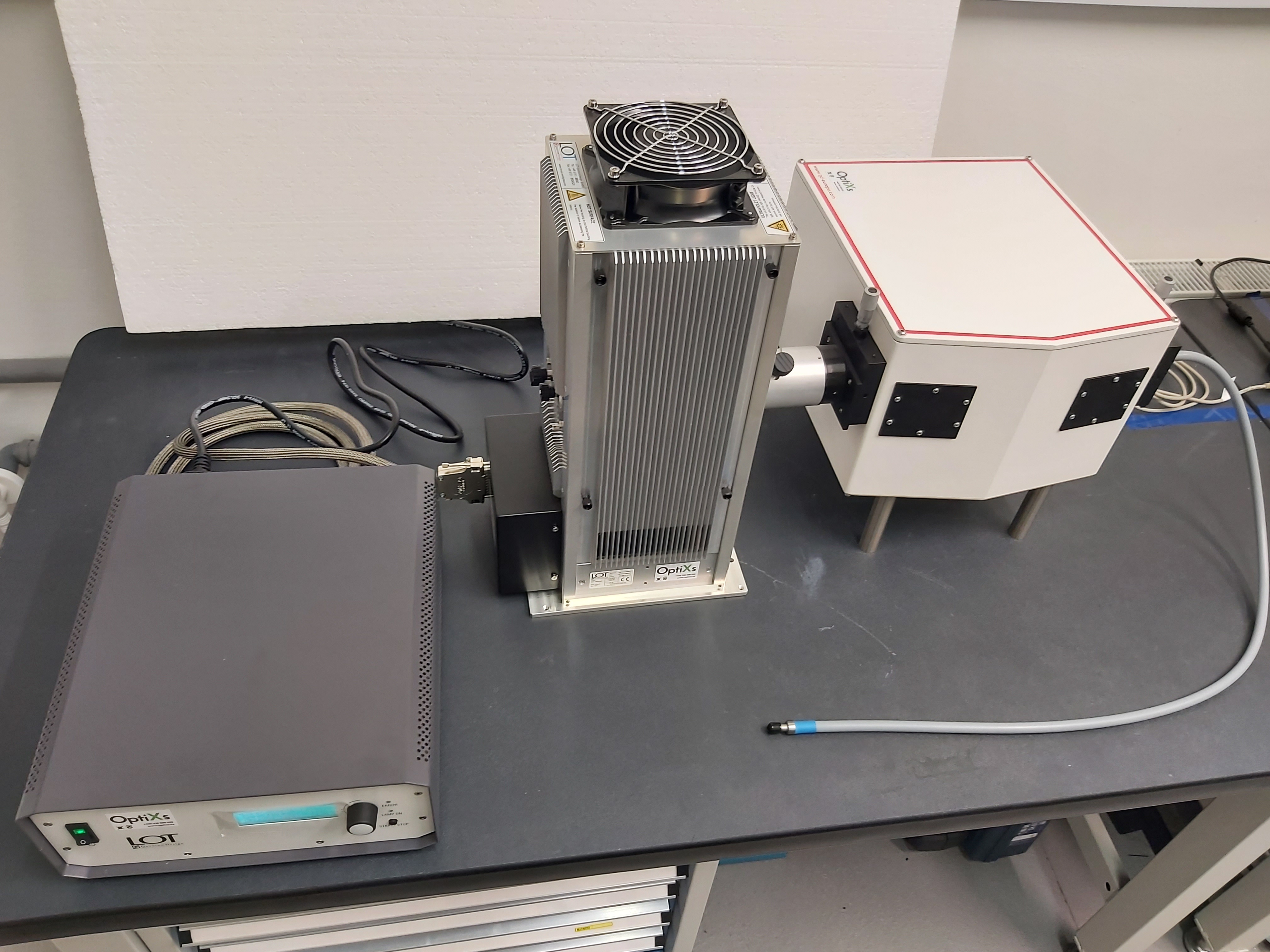

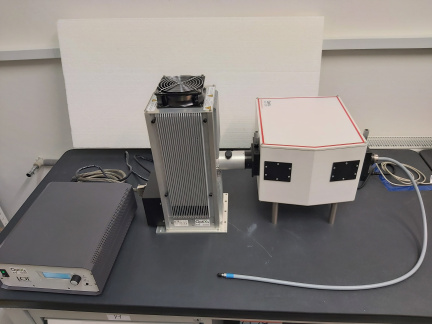

Pro toto zadání jsme zvolili kompaktní laditelný světelný zdroj MLS-450-300 (QD Europe) s UV Xe lampou, výkonným monochromátorem a optimalizovaným vláknovým výstupem.

Výstup systému byl účinně navázán do optického svazku s propustností ≥ 30 % m-1 v rozsahu 200-1350 nm.

Poptat podobné řešení

Máte zájem o podobné řešení? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.

Odborný poradce

Miroslav Kořínek

RNDr. Miroslav Kořínek Ph.D.

tel: +420 720 994 252
mail: korinek@optixs.cz
