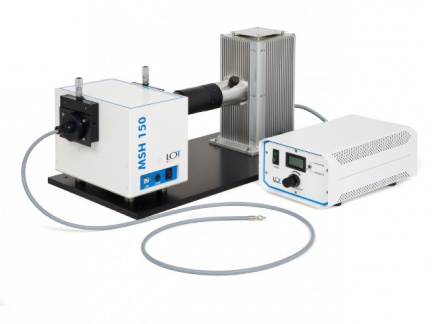

Laditelné zdroje monochromatického světla

Standardní laditelný monochromatický nekoherentní světelný zdroj vznikne vhodnou kombinací obloukového světelného zdroje (nejčastěji Xe lampy) a monochromátoru. Propojení těchto dvou klíčových komponent se optimalizuje s ohledem na uvažovanou aplikaci. Kvůli stabilitě se celá sestava umisťuje na společnou základní desku.

Komponenty kompletního laditelného světelného zdroje

  • Širokospektrální lampa s kondenzorem a zdrojem napájení
  • Fokusační optika pro nasměrování světelného svazku na vstupní štěrbinu monochromátoru
  • Monochromátor s difrakčními mřížkami a optickými filtry
  • Společná základní deska
  • Kontrolní software

Klíčové vlastnosti

  • Kompletní laditelný monochromatický světelný zdroj
  • Všestrannost a flexibilita
  • Široký výběr (pokrytí celé UV-VIS-NIR oblasti)
  • Fixní uspořádání jednotlivých komponent (společná základní deska)
  • Volitelný vláknový výstup
Laditelné zdroje monochromatického světla
Laditelné zdroje monochromatického světla
Quantum Design Europe - Logo
Quantum Design Europe

Aplikační oblasti:

Referenční projekty
Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Aplikace

Použití dvojitých monochromátorů

Použití dvojitých monochromátorů

U monochromátorů se pod pojmem parazitní rozptýlené světlo (stray light) rozumí nežádoucí signál, které prochází monochr..

Parametry

Nejčastější sestavy s f/4.6 monochromátorem

Označení Světelný zdroj Monochromátor Klíčové vlastnosti
MLS-75-150 75 W Xe lampa MSH-150 velmi vysoká zář (radiance)
F/1.3 UV kondenzor mřížka - 1200 vr./mm, blaze 300 nm velmi malý průměr fokusační stopy
zadní reflektor mřížka - 1200 vr./mm, blaze 500 nm max. rozsah 230-1200 nm (závislý na typu výbojky)
zdroj napájení filtry s horní propustí (305, 475 a 715 nm)
MLS-150-150 150 W Xe lampa MSH-150 velmi vysoká zář (radiance)
F/1.3 UV kondenzor mřížka - 1200 vr./mm, blaze 300 nm velmi malý průměr fokusační stopy
zadní reflektor mřížka - 1200 vr./mm, blaze 500 nm max. rozsah 230-1200 nm (závislý na typu výbojky)
zdroj napájení filtry s horní propustí (305, 475 a 715 nm)
MLS-300-150 300 W Xe lampa MSH-150 vysoká zář (radiance)
F/1.3 UV kondenzor mřížka - 1200 vr./mm, blaze 300 nm malý průměr fokusační stopy
zadní reflektor mřížka - 1200 vr./mm, blaze 500 nm max. rozsah 280-1200 nm (závislý na typu výbojky)
zdroj napájení filtry s horní propustí (305, 475 a 715 nm)

Nejčastější sestavy s f/4.1 monochromátorem

Označení Světelný zdroj Monochromátor Klíčové vlastnosti

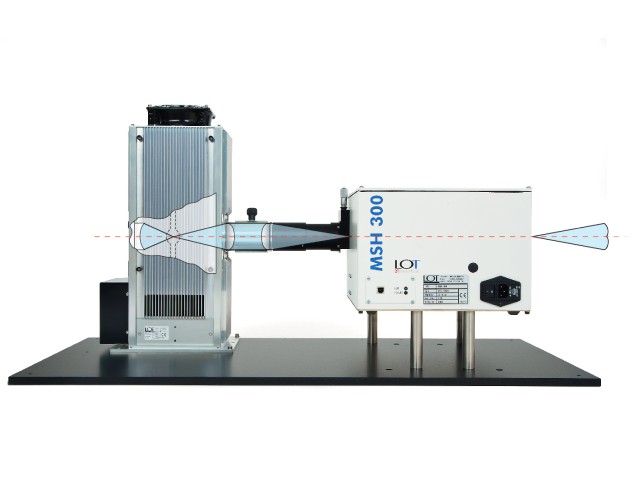

MLS-300-300 300 W Xe lampa MSH-300 vysoká zář (radiance)
F/1.3 UV kondenzor mřížka - 1200 vr./mm, blaze 300 nm malý průměr fokusační stopy
zadní reflektor mřížka - 1200 vr./mm, blaze 500 nm max. rozsah 280-2400 nm (závislý na typu výbojky)
zdroj napájení mřížka - 600 vr./mm, blaze 1600
longpass filtry (320, 550, 950 a 1650 nm)
MLS-450-300 450 W Xe lampa MSH-300 vysoká zář (radiance)
F/1.3 UV kondenzor mřížka - 1200 vr./mm, blaze 300 nm malý průměr fokusační stopy
zadní reflektor mřížka - 1200 vr./mm, blaze 500 nm max. rozsah 230-2400 nm (závislý na typu výbojky)
zdroj napájení mřížka - 600 vr./mm, blaze 1600
longpass filtry (320, 550, 950 a 1650 nm)
MLS-1000-300 1000 W Xe lampa MSH-300 vysoká zář (radiance)
F/1.3 UV kondenzor mřížka - 1200 vr./mm, blaze 300 nm malý průměr fokusační stopy
zadní reflektor mřížka - 1200 vr./mm, blaze 500 nm max. rozsah 230-2400 nm (závislý na typu výbojky)
zdroj napájení mřížka - 600 vr./mm, blaze 1600
longpass filtry (320, 550, 950 a 1650 nm)
