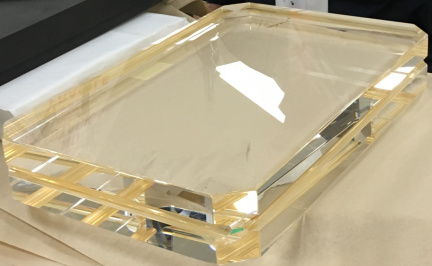

Zákaznická rovinná zrcadla pro 30 J, 30 fs, 810 nm petawatový laserový svazek

Zakázková výroba 5 kusů substrátů rovinných zrcadel s opcí až na celkových 13 kusů dle výkresové dokumentace zadavatele. Jednalo se o substráty z materiálu HPFS 7980 mirror grade o velikosti 440 x 290 mm, tl 75 mm.

Byla požadována vakuová kompatibilita 1E-6 mbar.

Postupná dodávka zákaznické optiky dle rámcové smlouvy v období od 12/2020 do 09/2021. Každé zrcadlo bylo dodáno včetně provedených testů prokazujících dodržení předepsaných specifikací a kvality. V rámci reportů byla deklarována interferometrická měření kvality povrchu, mikro drsnosti, S-D report, proměření rozměrů včetně tolerancí a certifikát k použitému materiálu.

Parametry zařízení

• Rovinné zrcadlo
• S-D 20-10 dle MIL-PRF-13830B with REVISION "H"
• Materiál HPFS 7980 mirror grade
• Rovinnost P-V < 90nm POWER REMOVED, P-V < 125nm
• Rovinnost RMS < 18nm POWER REMOVED for spatial periods >3mm
• RMS gradient < 2urad for spatial periods 3 to 33 mm
• Mikrodrsnost Rq
• Vakuová kompatibilita 1E-6 mbar, <0.1% RH;20°C; třída čistoty 100
