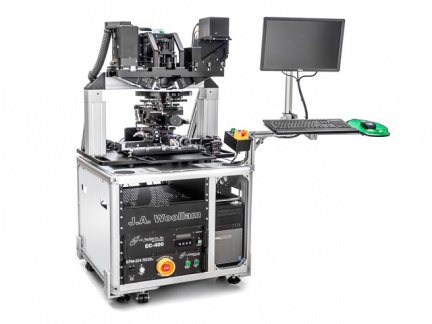

Spektroskopický elipsometr RC2

Spektroskopický elipsometr RC2 od J.A. Woollam s novou technologií Dual RCE (Rotating Compensator Ellipsometry) umožňuje rychlé a vysoce přesné měření široké škály materiálů jako např. organických materiálů, dielektrik, polovodičů i kovů. Jedná se o modulární systém v konfiguraci PCSCA (Polarizer-Compensator-Sample-Compensator-Analyzer). Díky technologii Dual RCE měří RC2 spojitě (bez singulárních bodů) a s vysokou senzitivitou v celém rozsahu elipsometrických hodnot.

Používá se pro charakterizaci tenkých vrstev a zjištění optických vlastností materiálů jako například komplexní index lomu a koeficient absorpce.

Široký spektrální rozsah s proměnným úhlem měření umožňuje charakterizaci i vícevrstevných struktur.

Klíčové vlastnosti

  • Nejpřesnější elipsometr na bázi CCD
  • Měření kompletní Muellerovy matice
  • Modulární design
  • Flexibilní systémová integrace
  • Dual RCE technologie se dvěma rotujícími kompenzátory
  • Nejširší spektrální rozsah při simultánní detekci celého spektra

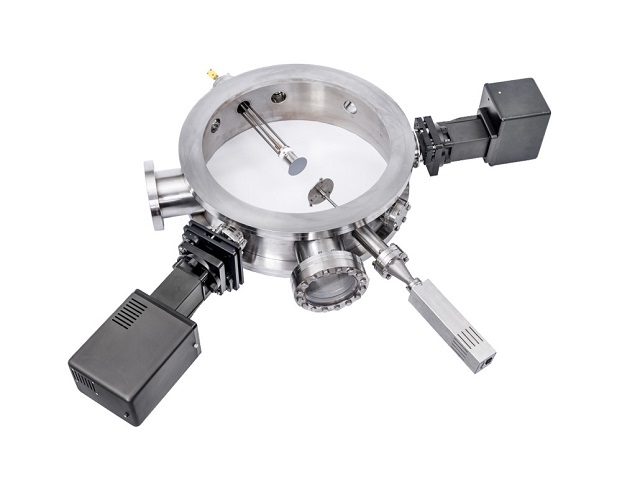

  • Možnost měření v in situ i v ex situ konfiguraci

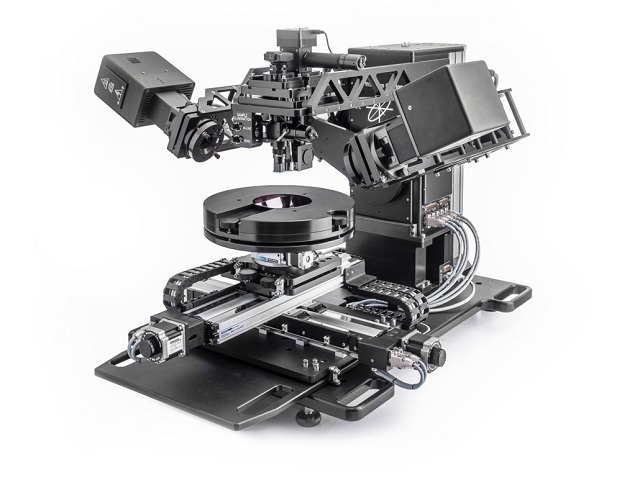

Elipsometry řady RC2 jsou vybaveny plně automatizovaným systémem sběru dat a motorizovaným pracovním stolem, který umožňuje mapování vzorku a charakterizaci vrstev (homogenita, drsnost, fázové přechody, ...).

Richard Schuster
Odborný poradce

Ing. Richard Schuster

+420 601 123 593

schuster@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

Design Dual RCE (PCSCA)

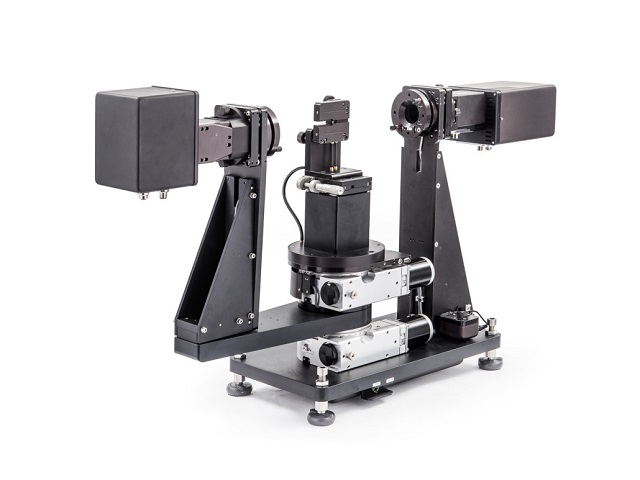

Úhly dopadu 45°-90° (Automated Angle Base)
20°-90° (Vertical Automated Angle Base)
65° (MicroFocus base, Fixed Angle / Test Base)
Detektor

CCD

Rychlost sběru dat (celkové spektrum)

0.3 sekundy na kompletní spektrum

Spektrální rozsah

max : 193 - 2500 nm
(celé spektrum naráz)

  • RC2 je prvním spektroskopickým elipsometrem umožňujícím měřit všech 16 prvků Muellerovy matice v celém spektru, což umožňuje charakterizovat i ty nejnáročnější vzorky a nanostruktury. Například lze charakterizovat vrstvy, které jsou depolarizující a anizotropní současně.
    Například tak můžeme měřit multivrstvy s tekutými krystaly, vrstvy uspořádaných plazmonických nanočástic a mnohé další.
  • Patentovaný design využívající achromatických rotujících kompenzátorů je optimálním řešením pro široké spektrální měřicí rozsahy i dlouhodobou stabilitu, spolehlivost a životnost zařízení.
  • Modulární design umožňuje variabilitu konfigurace měření, ať už potřebujete zmapovat velkou plochu vzorku s fokusovaným svazkem pro vysoké prostorové rozlišení, nebo chcete měřit růst vrstev in situ, případně vás zajímá měření v průtokové cele, nebo jen obyčejné bodové měření, na vše může nabídnout řešení jediný přístroj: RC2.

Díky kombinaci dlouholetých zkušeností a inovativních řešení tak J.A.Woollam představuje přístroj s bezkonkurenčními možnostmi rychlé a přesné spektroskopické elipsometrie - a to jak standardní (SE), tak i zobecněné (g-SE) a kompletní Muellerovy matice (MM-SE).

Dokumenty

RC2 Brožura
