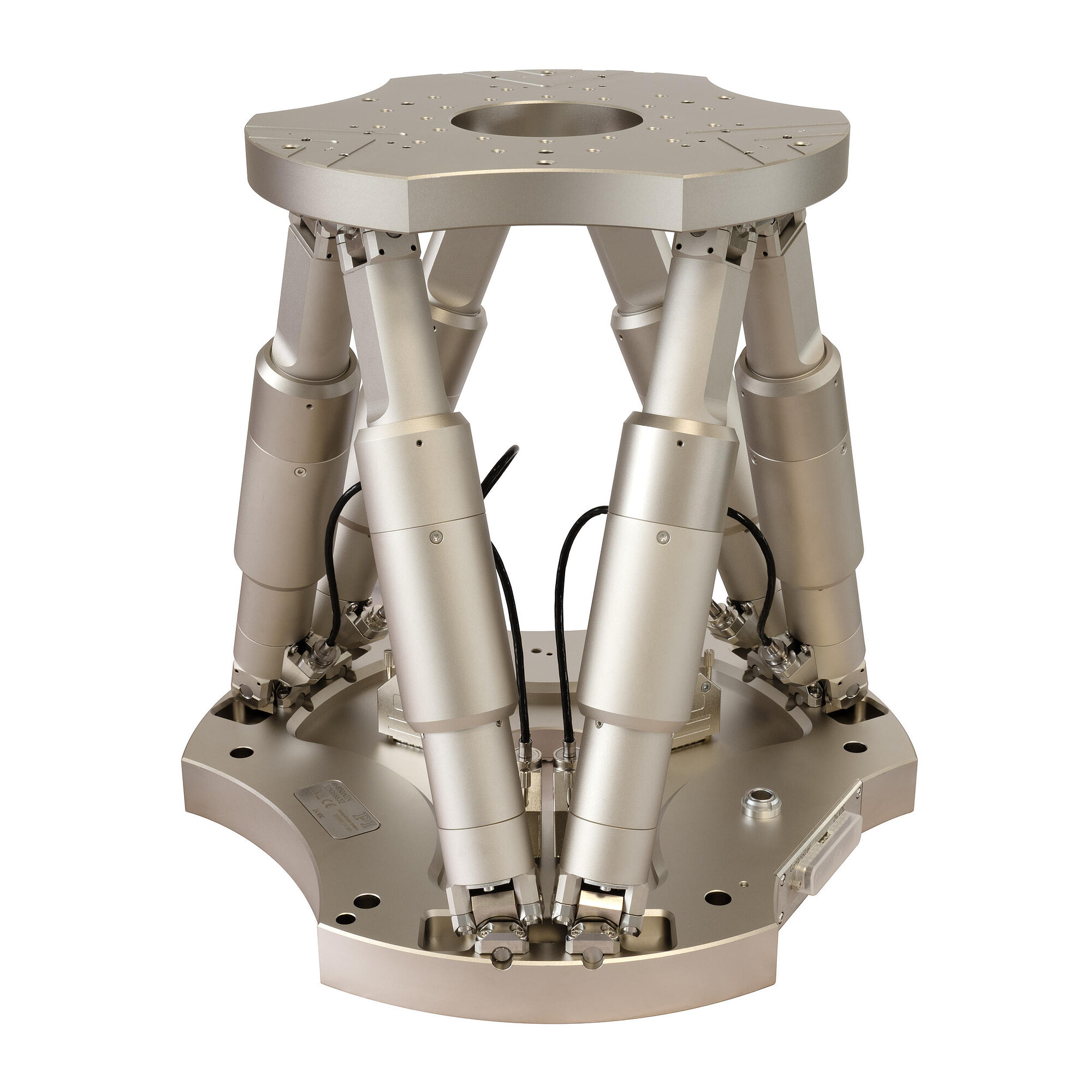

Hexapod H-850.x2IV

Vysoce přesný 6osý hexapod pro polohování těžkých zátěží ve vakuu až 10⁻⁶ hPa. H-850.x2IV je dostupný ve dvou variantách: H-850.G2IV nabízí vyšší rychlost až 2,5 mm/s a nosnost 25 kg, zatímco H-850.H2IV je určen pro zatížení až 80 kg a umožňuje jemnější inkrementální pohyb. Obě provedení nabízejí vysoké přídržné síly pro stabilní udržení polohy i bez napájení.

Nejdůležitější parametry

Parametr Hodnota
Vakuová kompatibilita až 10⁻⁶ hPa
Rozsah pohybu X / Y / Z ± 50 / ± 50 / ± 25 mm
Rozsah rotace θX / θY / θZ ± 15° / ± 15° / ± 30°
Minimální inkrementální pohyb od 0,3 / 0,3 / 0,2 µm
Jednosměrná opakovatelnost X / Y / Z ± 0,5 / ± 0,5 / ± 0,2 µm
Maximální nosnost 80 kg
Maximální rychlost až 2,5 mm/s

Klíčové vlastnosti

  • Přesné polohování v šesti stupních volnosti ve vakuu až 10⁻⁶ hPa.
  • Nosnost až 80 kg při horizontální orientaci základny.
  • Paralelní kinematika s kompaktní a tuhou konstrukcí.
  • Vysoké přídržné síly pro stabilní udržení polohy.
  • DC převodové motory s kuličkovými šrouby.
  • Simulace pracovního prostoru a zatížení pomocí PIVirtualMove.

Produktbeschreibung

H-850.x2IV je vakuově kompatibilní šestiosý polohovací systém určený pro přesné polohování a ustavování těžkých komponent a vzorků. Díky paralelní kinematice nabízí kompaktní a tuhou konstrukci, vysokou přesnost dráhy a dobrou opakovatelnost. Vysoké přídržné síly pomáhají udržet stabilní polohu systému i bez napájení.

Hexapod je vhodný například pro přesné ustavování optických komponent ve vakuových komorách, polohování litografických a inspekčních systémů nebo ustavování vzorků a optiky na beamline pracovištích. Pro návrh konkrétní aplikace lze využít software PIVirtualMove, který umožňuje simulovat pracovní prostor, orientaci systému a přípustné síly a momenty s ohledem na bod otáčení a těžiště zátěže.

Oblasti použití

  • Přesné ustavování optických komponent ve vakuových komorách
  • Litografické a inspekční systémy
  • Polohování a ustavování vzorků
  • Beamline pracoviště
  • Ustavování optiky svazku
  • Vakuové testovací komory pro satelity
  • Testování optických senzorů
  • Průmyslové a výzkumné vakuové aplikace

Technické parametry

Pohyb

Parametr H-850.G2IV H-850.H2IV
Aktivní osy X / Y / Z / θX / θY / θZ X / Y / Z / θX / θY / θZ
Rozsah pohybu v ose X ± 50 mm ± 50 mm
Rozsah pohybu v ose Y ± 50 mm ± 50 mm
Rozsah pohybu v ose Z ± 25 mm ± 25 mm
Rozsah rotace θX ± 15° ± 15°
Rozsah rotace θY ± 15° ± 15°
Rozsah rotace θZ ± 30° ± 30°
Maximální rychlost v ose X 2,5 mm/s 0,15 mm/s
Doporučená rychlost v ose X 2 mm/s 0,1 mm/s
Maximální rychlost v ose Y 2,5 mm/s 0,15 mm/s
Doporučená rychlost v ose Y 2 mm/s 0,1 mm/s
Maximální rychlost v ose Z 2,5 mm/s 0,15 mm/s
Doporučená rychlost v ose Z 2 mm/s 0,1 mm/s
Maximální úhlová rychlost θX 30 mrad/s 1,8 mrad/s
Doporučená úhlová rychlost θX 25 mrad/s 1,2 mrad/s
Maximální úhlová rychlost θY 30 mrad/s 1,8 mrad/s
Doporučená úhlová rychlost θY 25 mrad/s 1,2 mrad/s
Maximální úhlová rychlost θZ 30 mrad/s 1,8 mrad/s
Doporučená úhlová rychlost θZ 25 mrad/s 1,2 mrad/s

Polohování

Parametr H-850.G2IV H-850.H2IV Tolerance
Minimální inkrementální pohyb v ose X 1 µm 0,3 µm typ.
Minimální inkrementální pohyb v ose Y 1 µm 0,3 µm typ.
Minimální inkrementální pohyb v ose Z 0,5 µm 0,2 µm typ.
Minimální inkrementální pohyb θX 7,5 µrad 3 µrad typ.
Minimální inkrementální pohyb θY 7,5 µrad 3 µrad typ.
Minimální inkrementální pohyb θZ 15 µrad 5 µrad typ.
Jednosměrná opakovatelnost v ose X ± 0,5 µm ± 0,5 µm typ.
Jednosměrná opakovatelnost v ose Y ± 0,5 µm ± 0,5 µm typ.
Jednosměrná opakovatelnost v ose Z ± 0,2 µm ± 0,2 µm typ.
Jednosměrná opakovatelnost θX ± 3 µrad ± 3 µrad typ.
Jednosměrná opakovatelnost θY ± 3 µrad ± 3 µrad typ.
Jednosměrná opakovatelnost θZ ± 7,5 µrad ± 7,5 µrad typ.
Vůle v ose X 8 µm 6 µm typ.
Vůle v ose Y 8 µm 6 µm typ.
Vůle v ose Z 1,5 µm 0,5 µm typ.
Vůle θX 25 µrad 7,5 µrad typ.
Vůle θY 25 µrad 7,5 µrad typ.
Vůle θZ 90 µrad 60 µrad typ.

Pohon

Parametr H-850.G2IV H-850.H2IV
Typ pohonu DC převodový motor DC převodový motor
Typ šroubu Kuličkový šroub Kuličkový šroub
Jmenovité napětí 24 V 24 V

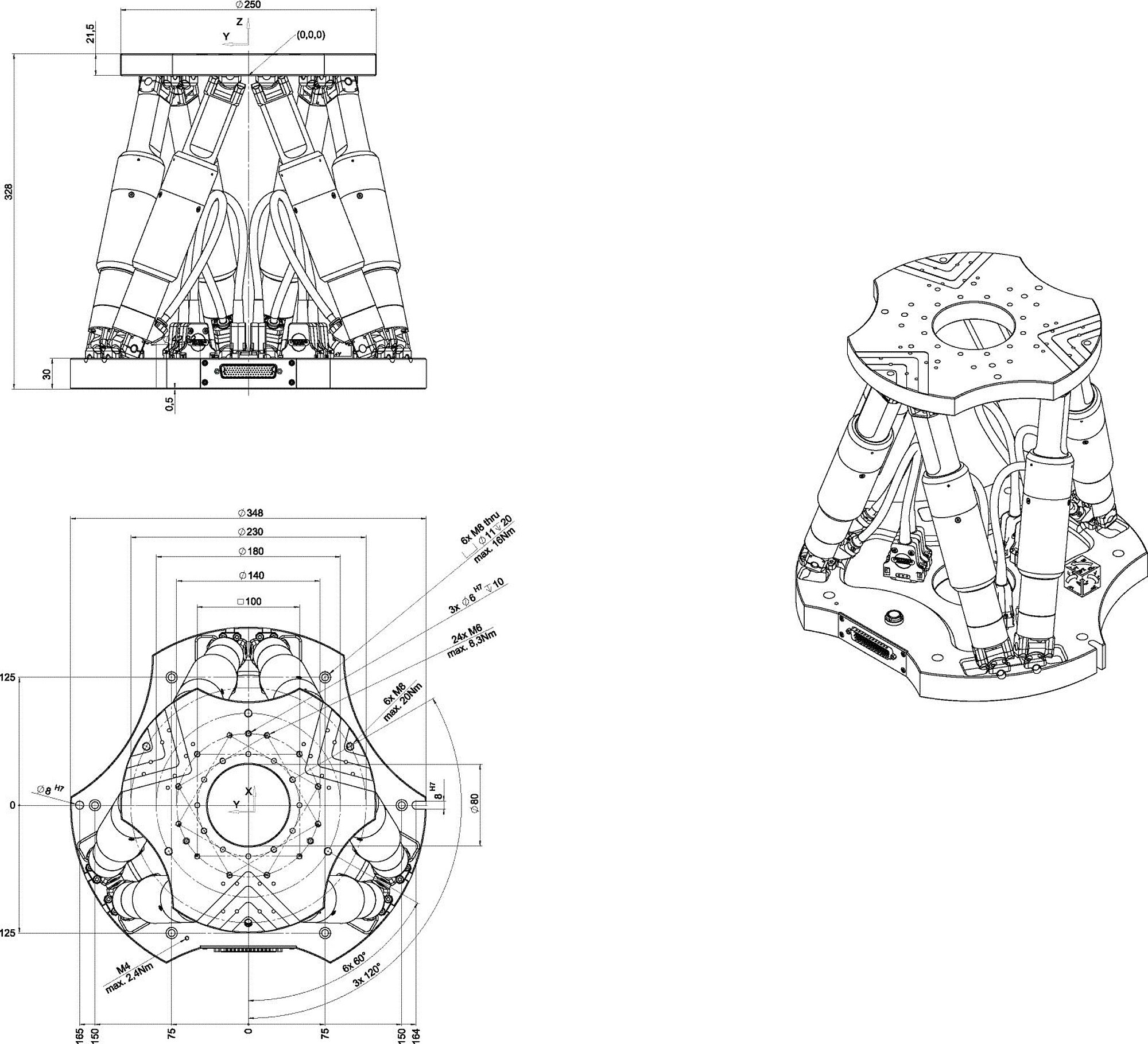

Mechanické vlastnosti

Parametr H-850.G2IV H-850.H2IV
Tuhost v ose X 3,5 N/µm 4 N/µm
Tuhost v ose Y 3,5 N/µm 4 N/µm
Tuhost v ose Z 50 N/µm 60 N/µm
Maximální nosnost – základna horizontálně 25 kg 80 kg
Maximální nosnost – základna v libovolné orientaci 10 kg 40 kg
Maximální přídržná síla – základna horizontálně 250 N 2000 N
Maximální přídržná síla – základna v libovolné orientaci 85 N 500 N
Celková hmotnost 17 kg 17 kg
Materiál Hliník Hliník

Ostatní parametry

Parametr H-850.G2IV H-850.H2IV
Rozsah provozních teplot −10 až 50 °C −10 až 50 °C
Vakuová třída 10⁻⁶ hPa 10⁻⁶ hPa
Pracovní cyklus 5 % 10 %
Konektor pro přenos dat HD D-sub 78, samec HD D-sub 78, samec
Konektor pro napájení M12, 4pólový, samec M12, 4pólový, samec
Délka kabelu 2 m 2 m
Doporučené řídicí jednotky / drivery C-887.5x C-887.5x
