Zygo objektivy

Možnosti měření optických profiloměrů závisí na použitých objektivech. Zygo nabízí široký výběr vysoce kvalitních standardních interferometrických objektivů.

Objektivy ovlivňují tyto parametry:

  • Numerická apertura a zvětšení
  • Pracovní vzdálenost
  • Měřitelný rozsah úhlů
  • Velikost zorného pole

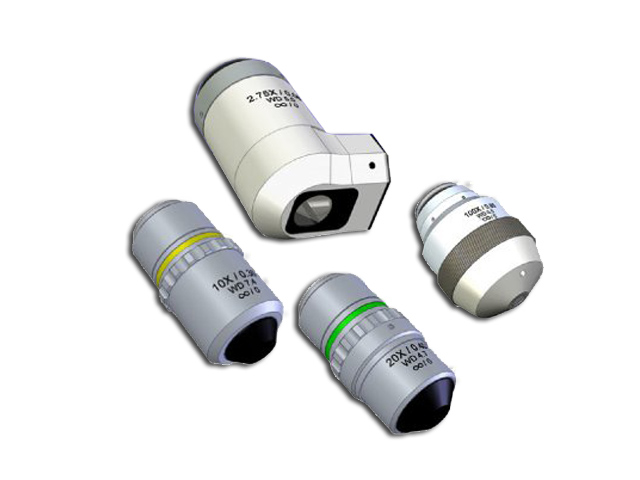

Od Zygo jsou dostupné standardní interferometrické objektivy kompaktního designu, širokoúhlé objektivy i objektivy s dlouhou a super-dlouhou pracovní vzdáleností (SLWD).

Zygo jako první uvádí na trh objektivy typu (Zygo Wide-Field) ZWF pro velká zorná pole (> 30 mm) s minimalizací zkreslení obrazu oproti objektivům standardního provedení využívajícím princip Michelsonova interferometru. Tento typ objektivů je optimalizovaný pro velká zorná pole a podléhá patentové ochraně.

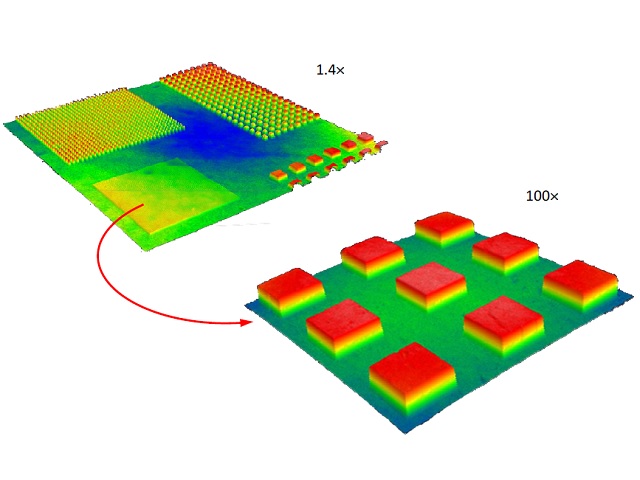

Rozsah zvětšení lze nadále rozšířit kombinací s přídavným optickým zoomem (0,5x až 2,0x) na celkový rozsah optického zvětšení 0,25x až 200x.

Richard Schuster
Odborný poradce

Ing. Richard Schuster

+420 601 123 593

schuster@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

  Standardní
provedení
Dlouhá pracovní
vzdálenost (LWD)
Super dlouhá
pracovní
vzdálenost
(SLWD)
Objektivy
s kompenzačním
sklem (GC)
Design ZWF,
Michelson,
Mirau
Michelson Michelson, ZWF Michelson
Zvětšení 1,4 - 100 x 1 - 10 x 0,5 - 5 x 2 – 10 x
Numerická
apertura (NA)
0.04 – 0.85 0.03 – 0.28 0.015 – 0.12 0.055 – 0.28
Pracovní
vzdálenost
(mm)
0.5 - 8 8 - 21 40 - 50 18 - 19
Parfokální
délka (mm)
60 120, 122.8 120, 181.5 120
Zorné pole
(mm2; max)
0.09 - 12.4 0.76 – 17.5 1.75 – 32.0 0.76 – 8.75
Montáž na
revolverovou hlavu
ANO ANO pouze 5x ANO ANO

Dokumenty

Zygo objektivy
