Značení ložiskových kuliček bez poškození povrchu

Ve spolupráci s českým integrátorem jsme připravili řešení pro testování kvality výroby ocelových ložiskových kuliček s průměrem v rozsahu 2 - 20 mm. Úkolem firmy Optixs byl návrh laserového zařízení, které by bylo schopné na ložiskové kuličky značit nejtenčí možnou čáru bez poškození povrchu kuličky, pouhým žíháním.

Pro realizaci projektu byl zvolen vláknový laser Coherent PowerLine F20 Varia v následující konfiguraci:

Laser PowerLine F

• Řada laserů PowerLine F zahrnuje inovativní vláknové lasery s různým rozsahem výkonu. Všechny systémy poskytují energii pulzů 1 mJ s rychlou dobou zapnutí a vysokým špičkovým výkonem v širokém rozsahu opakovacích frekvencí. Průměrný vyzařovaný výkon laseru lze nastavit pomocí vláknového zesilovače.
• Nastavitelná šířka pulzu u laserů PowerLine F 20 Varia & F 50 Varia zajišťuje perfektní výsledky i při náročných aplikacích.
• Specifické verze produktové řady jsou k dispozici např. pro aplikace v oblasti polovodičů PowerLine F IC) a bezpečnostních dokumentů ( PowerLine F PC).

Přehled funkcí

• Různé rozsahy výkonu pro různé aplikace
• Kompletně vzduchem chlazené
• Nízké provozní náklady
• Jednoduchý a dvojitý galvanický pohon
• Kompaktní laserová hlava

Závěr

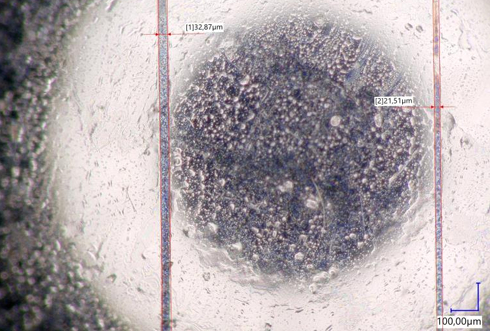

Šířka čáry značení na ocelové kuličce ložiska je ~20-35 μm (nerez). Vytvoření širší čáry je možné možné úpravou parametrů značení. Výška značení je ~ 0,02 - 0,2 μm, tato hodnota je obtíně měřitelná vzhledem k výšce povrchové struktury kuliček.
