Upgrade konfokálního mikroskopu na CARS mikroskopii

Klient:
BIOCEVBIOCEV
Termín realizace:

říjen 2019

Icon Upgrade konfokálního mikroskopu na CARS mikroskopii
referenceDetail referenceDetail referenceDetail referenceDetail

Naše role v projektu

Odborné poradenství

Dodání systému

Servis

Zadání klienta

Upgrade současného konfokálního mikroskopu s multifotonovým laserem.

Naše řešení

foto

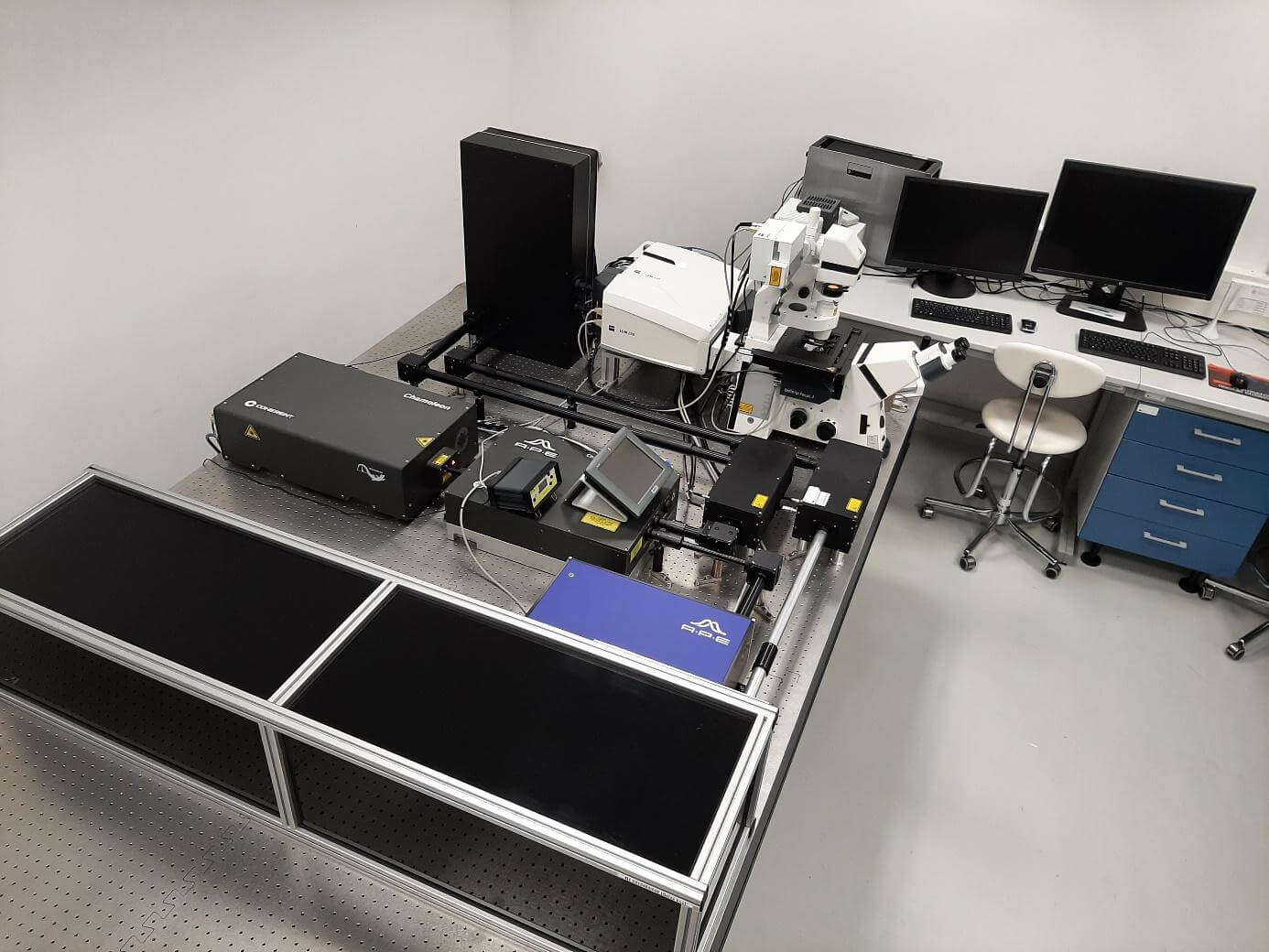

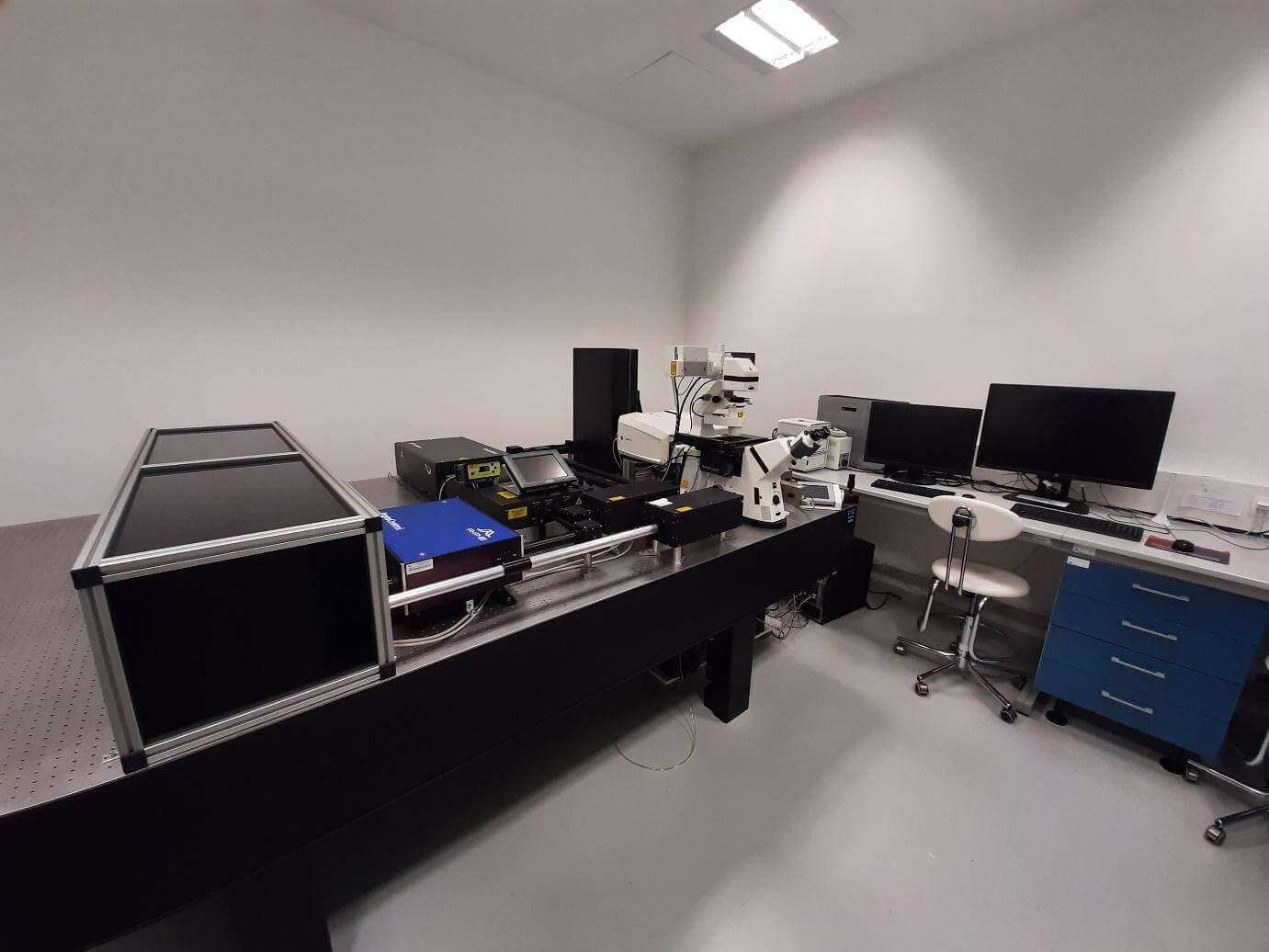

Pro servisní laboratoř Zobrazovacích metod na BIOCEV jsme ve spolupráci s firmou Carl Zeiss realizovali upgrade stávajícího vybavení (konfokálního mikroskopu s laditelným femtosekundovým laserem Coherent Chameleon Ultra II rozšířeným o OPO jednotku), a to pomocí zpožďovací linky, tvořené přesnou lineární osou LMS-270 od firmy Physik Instrumente, a prechirp jednotky od firmy APE.

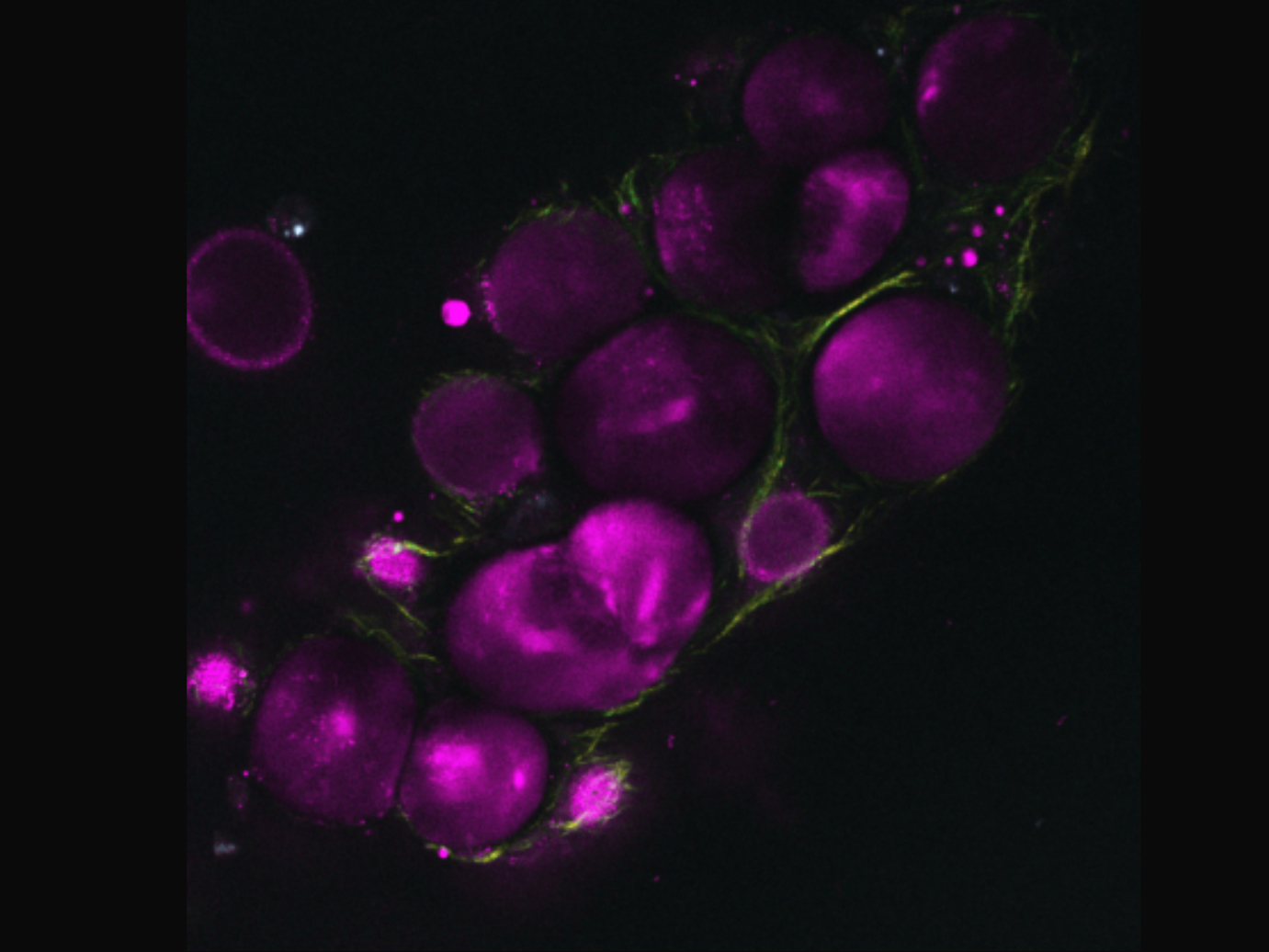

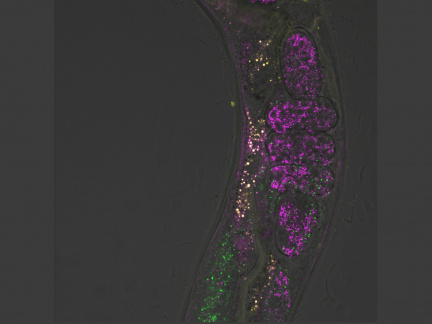

Tento upgrade umožnil rozšíření metod dostupných na mikroskopu o zobrazování CARS (koherentní anti-Stokesův Ramanův rozptyl).

Parametry zařízení

V rámci upgrade byly dodány tyto komponenty:

  • Prekompenzační jednotka pro pulsní komprese a kompenzace disperze pro femtosekundový laser – femtoControl Ti:Sa 680 – 1080 nm od firmy APE

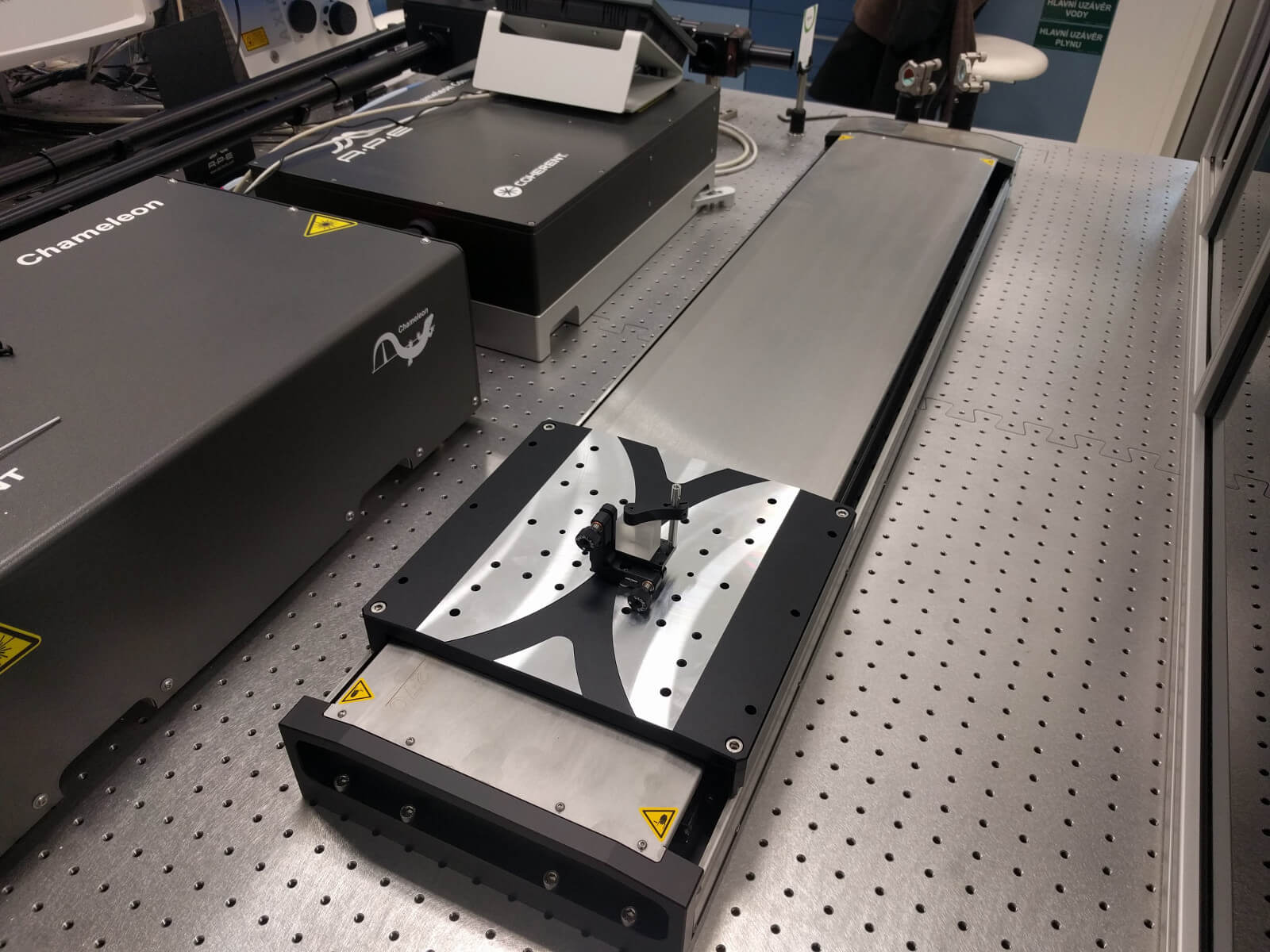

  • Lineární dynamická osa s vysokou nosností (až 50 kg) – LMS-270, Physik Instrumente
  • Hardwarový autofokus pro mikroskop s navázáním do optické osy
