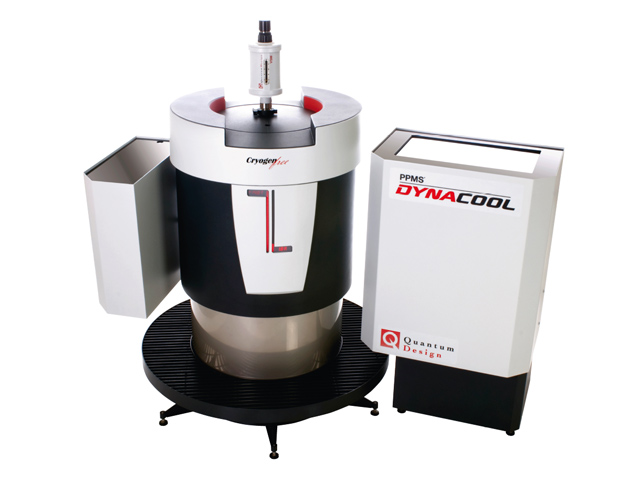

PPMS Dynacool

Nejnovější generace systému PPMS vytvořená čistě jako ‘Cryogen free’ systém, tj. systém, který nepotřebuje doplňování kapalného helia. Systém využívá dvoustupňový pulsní cryo-chladič, jak pro supravodivý magnet, tak i pro řízení teploty vzorku. Jedná se o efektivní nízko vibrační systém pro měření vzorků s nižšími provozními náklady oproti jiným systémům. Výrobcem je společnost Quantum Design, která patří ke světové špičce v oblasti kryogenních a supravodivých měřicích systémů.

Díky inovativní designu regulace průtoku plynu došlo ke zlepšení chladícího výkonu a teplotní stability. PPPMS Dynacool je schopen ochladit standardní držák vzorku z teploty 300 K na stabilní teplotu 1,9 K v čase pod 40 minut. PPMS je automatizovaný systém pro měření magnetických, elektrických a teplotních vlastností materiálů jako je specifické teplo, magnetická AC a DC susceptibilita a elektrické a termální transportní vlastnosti (jako je Hallův a Seebeckův jev atd.).

Základní jednotka PPMS je složena z kryostatu se supravodivou magnetickou cívkou. Široké možnosti měření jsou dány použitím různých měřících vložek nebo držáků vzorků či softwarových modulů.

Klíčové vlastnosti

  • Plně automatizovaná měření
  • Rozsah teplot 1,9 až 400 K
  • Magnet 9 nebo 14 T
  • Cryogen free” systém, bez potřeby doplňování cryo kapalin
  • Spojité řízení teploty, držení teploty pod 4,2 K ne neomezenou dobu, hladký přechod přes teplotu 4,2 K
Aleš Jandík
Odborný poradce

Ing. Aleš Jandík

+420 607 014 292

jandik@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Příslušenství

VSM – vibrační magnetometr

  • Citlivé měření DC magnetického momentu
  • Možnost rozšíření o pícku s rozsahem teplot 300 – 1000 K

AC susceptibilita

  • Měření AC susceptibility a DC magnetizace

Tepelná kapacita

  • Měření měrné tepelné kapacity s využitím relaxačních technik, které kombinují vysokou přesnost měření a robustními nástroji pro analýzu měřených dat.

Elektrický transport

  • Měření teplotní vodivosti, Seebeckova koeficientu a měrného elektrického odporu

Helium 3

  • Rozšíření teplotního rozsahu Spojitý rozsah až do 0,5 K
  • Kompatibilní s modulem tepelné kapacity, elektrického transportu a DC rezistivity

Rozpouštěcí refrigerátor

  • Rozšíření teplotního rozsahu do 50 mK Spojitý provoz od 4 K do 50 mK
  • Spojitý provoz od 4 K do 50 mK
  • Kompatibilní s modulem tepelné kapacity, AC susceptibility a DC rezistivity

Více o rozpouštěcím refrigerátoru (PDF)

ADR - Adiabatický demagnetizační refrigerátor

  • Rozšíření teplotního rozsahu do 100 mK
  • Z teploty 300 K na 100 mK v čase pod 3 hodiny
  • Držení teploty pod 1,9 K více než 2 hodiny
  • Spojitý provoz od 4 K do 50 mK
  • Kompatibilní s měřením DC rezistivity a elektrického transportu
