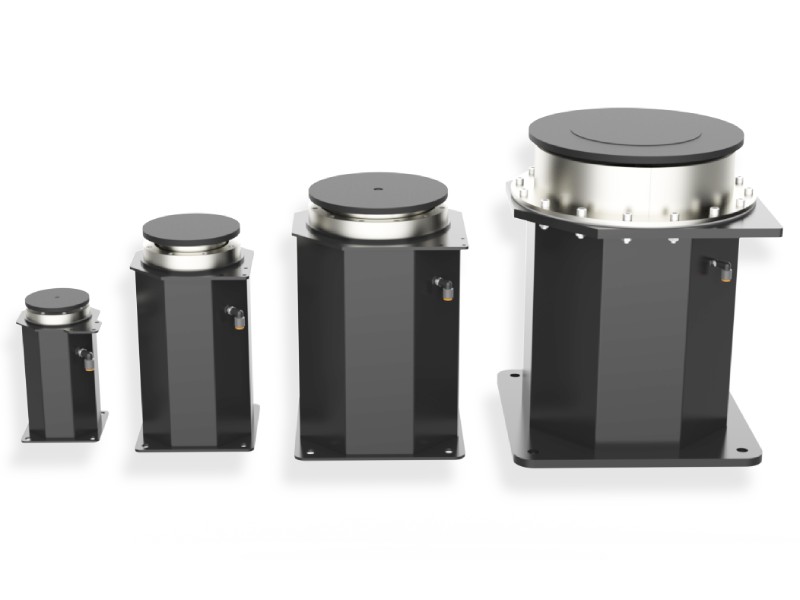

Micro-g pneumatické izolátory

Pneumatické systémy pro izolaci vibrací od TMC jsou řešením pro všechny, kteří potřebují odizolovat velmi přesné nástroje a přístroje od mechanických vibrací. Vedle integrovaných řešení pro antivibrační optické stoly TMC vyrábí ucelenou řadu izolátorů Gimbal Piston®, MaxDamp® a UltraDamp ™ s širokým rozsahem nosností, které se liší úrovní tlumení a tuhostí, aby vyhovovaly co nejširší škále aplikací.

  • Navrženo pro OEM aplikace
  • Minimální výška zástavby izolátoru 30 cm
  • Nosnost od 90 kg do 8 200 kg
  • Vysoká úroveň útlumu vibrací, a to i v tichém prostředí
  • Varianty s různou úrovní tlumení
  • Různé provedení s udržování pracovní polohy
  • Unifikovaný design izolátorů umožňující vzájemnou záměnu

Možnosti udržování pracovní polohy:

  • Standardní samonivelační ventil, přesnost udržení horizontální polohy +/- 2.5 mm
  • Přesný samonivelační ventil, přesnost udržení horizontální polohy +/- 0.25 mm
  • Bezkontaktní elektronický stabilizační systém PEPS® II +/- 0.0025 mm
Petr Březina
Odborný poradce

Ing. Petr Březina

+420 607 014 272

brezina@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

Gimbal Piston™ pro maximální účinnost tlumení

  • Vertikální a horizontální izolace vibrací od 2 Hz
  • Snižuje vibrace o více než 95% při 10 Hz
  • Prakticky bez tření na styčných plochách komponent

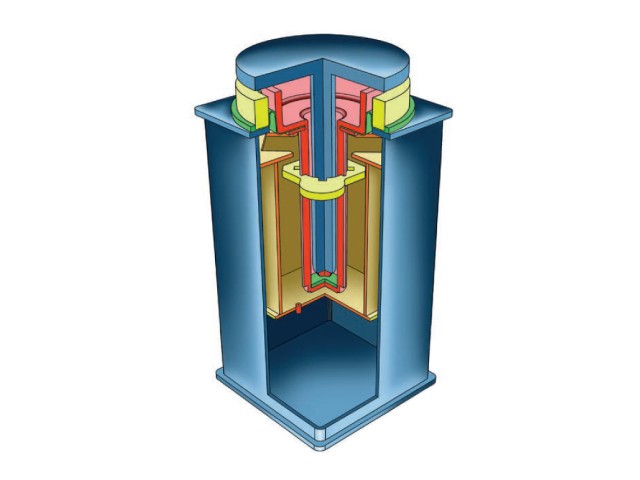

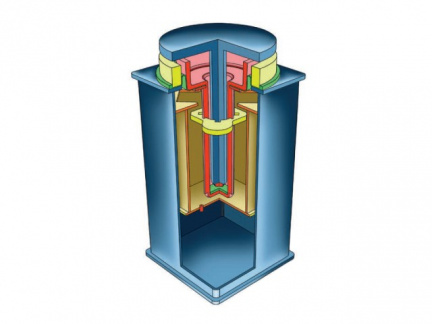

Vzduchový izolátor Gimbal Piston™ poskytuje vynikající izolaci ve všech směrech i pro nejnižší vstupní úrovně buzení (vibrace). Je mírně tlumený a vysoce citlivý na typické vibrace okolní podlahy s nízkou amplitudou, přesto dosahuje velmi vysokého tlumení pro hrubé přechodné vzruchy, jako jsou náhlé změny zatížení nebo údery do horní desky. Výsledkem je, že izolátory Gimbal poskytují vynikající izolaci od vibračního pozadí a zároveň jsou schopny během několika sekund prakticky eliminovat jakékoli hrubé vzruchy. Tyto izolátory také mohou stabilizovat systémy s relativně vysokými těžišti, aniž by to ohrozilo izolaci.

MaxDamp®  pro útlum v rezonanci

  • Kombinace pístového vzduchového izolátoru s vnitřním viskózním tlumením omezujícím nežádoucí pohyby izolátoru

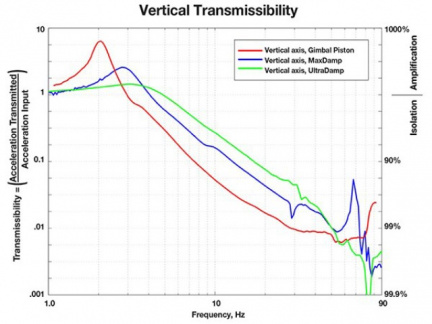

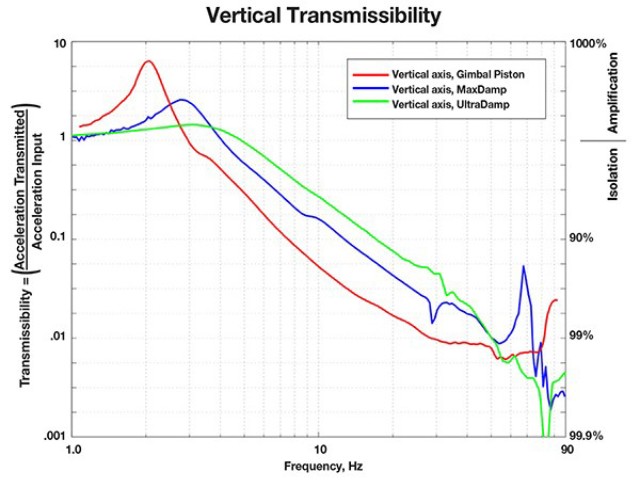

  • Přenosova charakteristika minimalizuje přenos v oblasti první rezonanční frekvence
  • Typické využití v oblasti metrologických systému, litografii, polovodičové výrobě

MaxDamp je vysoce tlumená verze Gimbal Piston vzduchového izolátoru. Je ideální pro OEM zařízení, kde se typicky pohybují motorizované osy či roboty. Takové systémy vyžadují účinnou izolaci vibrací a zároveň krátký čas pro dosažení klidového stavu antivibračního systému, který může být narušen prudkými pohyby pohyblivých částí systému.

UltraDamp™ pro maximální útlum v oblasti rezonance

  • Rychle zklidnění izolátoru (settling time)

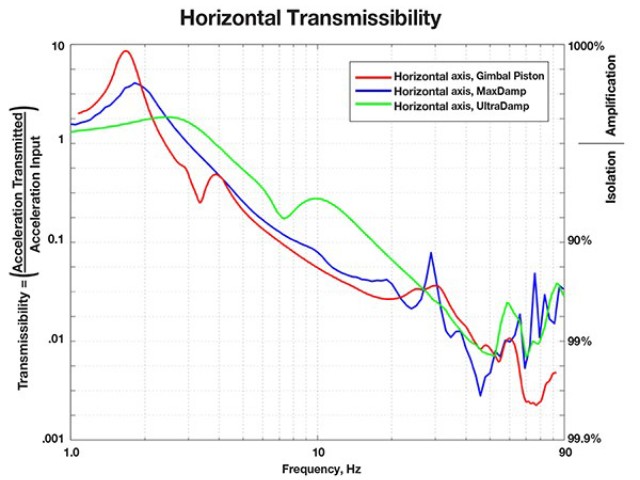

  • Izolace vodorovných a svislých vibrací od 4 do 5 Hz
  • Minimální zesílení rezonance (3-5 dB) Modulární konstrukce. Lze upgradovat na aktivní potlačení vibrací Electro-Damp

UltraDamp Kombinuje výhody samonivelačních vzduchových izolátorů Gimbal Piston ™ s extrémně agresivním tlumením. Ideální řešení pro systémy obsahující robotické pohyby nebo motorizované osy, které vyžadují izolaci vibrací a rychlé zklidnění nežádoucího pohybu platformy vyvolaného pohybem masy.

Typy izolátorů dle nosnosti:

Poptat produkt

Máte zájem o produkt? Zašlete nám své požadavky skrze poptávkový formulář nebo využijte přímý kontakt na odborného poradce. Rádi zodpovíme vaše dotazy a navrhneme řešení dle vašich potřeb.
