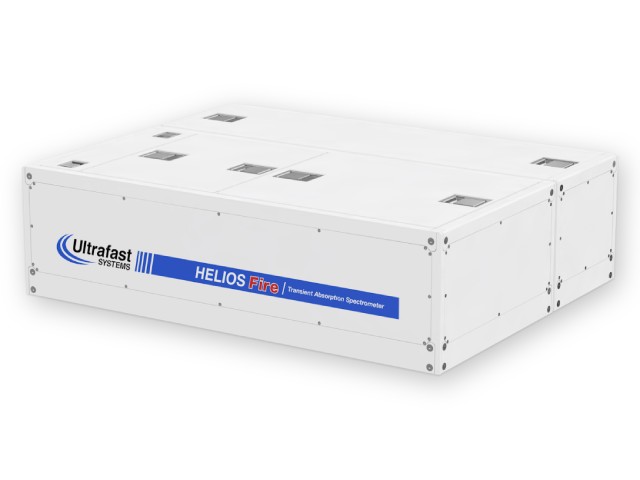

HELIOS Fire

Automatizovaný sirokopásmový TA (Transient Absorbtion) spektrometr HELIOS Fire od společnosti Ultrafast Systems je určen pro měření femtosekundové přechodné absorpce. Ke studiu dynamiky fotoindukovaných procesů používá metodu excitace a sondování (pump-probe).

HELIOS Fire je navržen pro práci s femtosekundovými Ti:safírovými nebo ytterbiovými lasery. Díky optimalizovanému optickému designu dosahuje zvýšené citlivosti a je kompatibilní i s nJ čerpacími laserovými pulzy.

  • Zvýšená citlivost – možnost použít i nJ laserové pulzy
  • Kompatibilita s femtosekundovými lasery s opakovací frekvencí 10 Hz - 1000 kHz
  • Vysokorychlostní optická zpožďovací dráha
  • Patentovaný systém pro nastavení pozice svazku (beam alignment)
  • Modulární design (optická lavice + zpožďovací dráha + box s elektronikou a detektory)
  • Intuitivní software pro ovládání přístroje a analýzu naměřených dat
  • Širokospektrální sondování (max. 270 - 2400 nm s Ti:safírovými lasery; max. 350 - 2400 nm s ytterbiovými lasery)
  • Průběžné monitorování fluktuace intenzity sondovacího svazku pomocí referenčního ramene
  • Časové rozlišení dáno šířkou použitých laserových pulzů, typicky ~150 fs
  • Vysokorychlostní vícekanálové detektory (vláknové spektrografy s CMOS, CCD nebo InGaAs senzorem)
  • Časové okno 8 ns
  • Samostatný box pro veškerou elektroniku a detektory
  • Možnost rozšíření systému až k mikrosekundové přechodné absorpci (EOS)
Miroslav Kořínek
Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

  • Odborně zkonzultujeme vaši plánovanou aplikaci
  • Náš tým je schopen produkt integrovat i do většího systému
  • Zajistíme rychlé dodání náhradních dílů a lokální servis
S čím dalším můžeme pomoci

Parametry

Experimentální uspořádání

Při standardním uspořádání jsou zesílené femtosekundové pulzy nejprve rozděleny na dva svazky - excitační a sondovací. Excitační svazek je po průchodu atenuátorem a mechanickým přerušovčem (a případně i optickým parametrickým generatorem) fokusován na vzorek. Sondovací svazek je vyslán na počítačem řízenou optickou zpožďovací dráhu a poté namířen na nelineární krystal, ve kterém dojde ke generaci širokospektrálních ,,bílých“ pulzů (superkontinua). Vytvořený superkontinuální svazek je pak fokusován na vzorek.

Spektrální rozsah sondování

HELIOS s Ti:safírovými lasery HELIOS s ytterbiovými lasery
270-390 nm 350-750 nm
320-650 nm 480-950 nm
420-780 nm 800-1600 nm
760-840 nm 1600-2400
820-1600 nm
1600-2400 nm

Optická zpožďovací dráha

Nanosekundového časového okna je dosaženo použitím vysokorychlostní optické zpožďovací dráhy s designem zajišťujícím vysokou opakovatelnost a spolehlivost.

  • Časové okno: 8 ns
  • Rozlišení: 14 fs
  • Minimální velikost kroku: 2,8 fs
  • Max. rychlost: >10 ns/s
  • Zrychlení: >260 ns/s^2
  • Automatické nastavení pozice svazku: 3-5 min

Detektory

Detektory pro TA spektrometr Helios FIRE

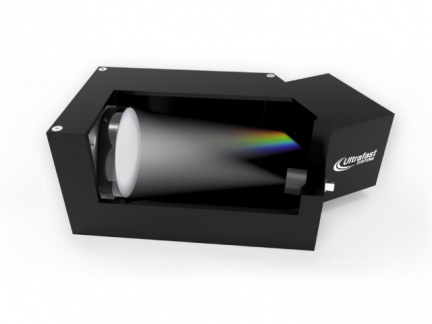

HELIOS Fire používá k detekci malé vláknové spektrografy s konkávní holografickou difrakční mřížkou a vícekanálovým senzorem (CMOS, CCD nebo InGaAs). Celý detekční systém je umístěn v samostatném boxu mimo optickou lavici spektrometru.

Držáky vzorků

  • Držák kyvet s magnetickým míchadlem
  • Motorizovaný držák pro měření transparentních pevnolátkových vzorků
  • Kryostat

Rozšíření systému

Rozšíření TA spektrometru Helios
  • Modul pro měření v reflexním módu
  • Mikrosekundová přechodná absorpce (Helios + EOS)

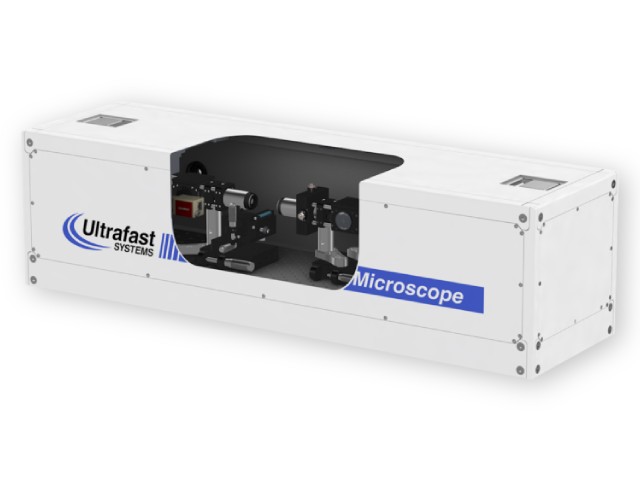

  • TA mikroskop
