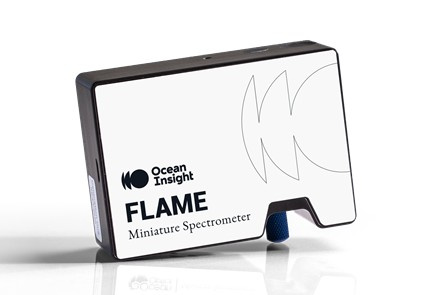

Flame vláknový spektrometr

Spektrometry řady Flame se vyznačují vysokou teplotní stabilitou a jsou proto vhodné pro aplikace, kde je důležitá opakovatelnost. Mezi jejich další přednosti pak patří možnost výměny štěrbiny (změna rozlišení versus citlivost) samotným uživatelem a přítomnost LED indikátoru.

Spektrometry řady Flame byly nahrazeny novější řadou spektrometrů Ocean SR.

Podle použitého detektoru rozlišujeme tři podskupiny Flame spektrometrů:

Flame-S (Sony detektor, 190-1100 nm, 2048 px, integrační čas 1 ms až 65 s)
Flame-T (Toshiba detektor, 190-1100 nm, 3648 px, integrační čas 3,8 ms až 10 s)

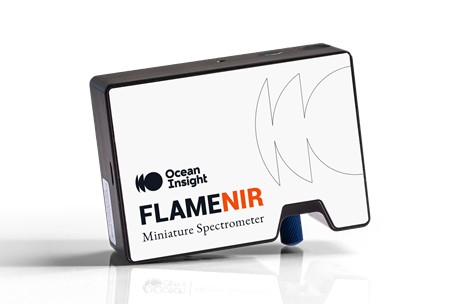

Flame-NIR (Hamamatsu InGaAs detektor, 900-1700 nm, 128 px, integrační čas 1 ms až 65 s).

Klíčové vlastnosti

Vysoká teplotní stabilita
Uživatelem vyměnitelné štěrbiny
Všestrannost a flexibilita
Kompaktní rozměry
Koncept plug and play
LED indikátor

Ocean Optics

Aplikační oblasti:

Spektroskopie

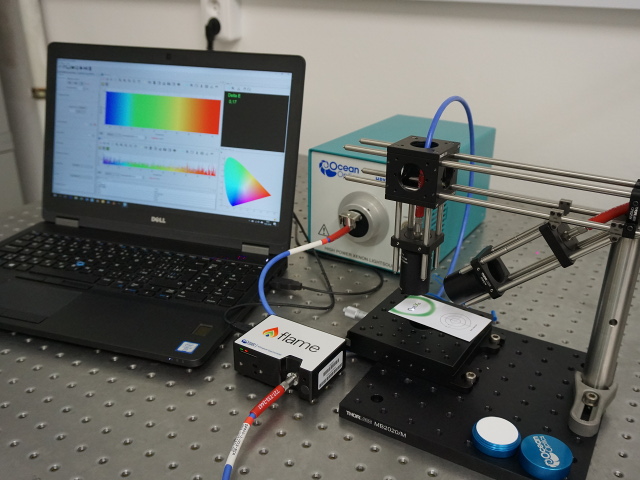

Referenční projekty

Odborný poradce

RNDr. Miroslav Kořínek Ph.D.

+420 720 994 252

korinek@optixs.cz

Zaslat poptávku

OptiXs care

Odborně zkonzultujeme vaši plánovanou aplikaci
Náš tým je schopen produkt integrovat i do většího systému
Zajistíme rychlé dodání náhradních dílů a lokální servis

S čím dalším můžeme pomoci

Parametry

U řady Flame firma Ocean Insight (dříve Ocean Optics) nabízí předkonfigurované modely pro nejčastější spektroskopická měření.

FLAME-S předkonfigurované modely (Sony ILX511b CCD detektor)

Model	Rozsah (nm)	Šířka štěrbiny (μm)	Optické rozlišení (FWHM)	Typ mřížky	Typ zrcadel	Order Sorting	Fokusační čočky
FLAME-S-UV-VIS	200-850	25	~1.5 nm	#1 (600 vr./mm, blaze 300 nm)	Al	200-850 nm	NA
FLAME-S-UV-VIS-ES	200-850	25	~1.5 nm	#1 (600 vr./mm, blaze 300 nm)	Al	200-850 nm	L2
FLAME-S-VIS-NIR	350-1000	25	~1.5 nm	#3 (600 vr./mm, blaze 500 nm)	Al	350-1000 nm	NA
FLAME-S-VIS-NIR-ES	350-1000	25	~1.5 nm	#3 (600 vr./mm, blaze 500 nm)	Al	350-1000 nm	L2
FLAME-S-XR1	200-1025	25	~2.0 nm	#31 (500 vr./mm, blaze 250 nm)	Al	200-1100 nm	NA
FLAME-S-XR1-ES	200-1025	25	~2.0 nm	#31 (500 vr./mm, blaze 250 nm)	Al	200-1100 nm	L2
FLAME-S-RAD	200-850	50	~3.0 nm	#2 (600 vr./mm, blaze 400 nm)	Al	200-850 nm	L2

FLAME-T předkonfigurované modely (Toshiba TCD1304AP detektor)

Model	Rozsah (nm)	Šířka štěrbiny (μm)	Optické rozlišení (FWHM)	Typ mřížky	Typ zrcadel	Order Sorting	Fokusační čočky
FLAME-T-UV-VIS	200-850	25	~1.5 nm	#1 (600 vr./mm, blaze 300 nm)	Al	200-850 nm	NA
FLAME-T-UV-VIS-ES	200-850	25	~1.5 nm	#1 (600 vr./mm, blaze 300 nm)	Al	200-850 nm	L4
FLAME-T-VIS-NIR	350-1000	25	~1.5 nm	#3 (600 vr./mm, blaze 500 nm)	Al	350-1000 nm	NA
FLAME-T-VIS-NIR-ES	350-1000	25	~1.5 nm	#3 (600 vr./mm, blaze 500 nm)	Al	350-1000 nm	L4
FLAME-T-XR1	200-1025	25	~2.0 nm	#31 (500 vr./mm, blaze 250 nm)	Al	200-1100 nm	NA
FLAME-T-XR1-ES	200-1025	25	~2.0 nm	#31 (500 vr./mm, blaze 250 nm)	Al	200-1100 nm	L4

FLAME-NIR (Hamamatsu G8160-03 detektor)

Model	Rozsah (nm)	Šířka štěrbiny (μm)	Optické rozlišení (FWHM)	Typ mřížky	Typ zrcadel	Order Sorting	Fokusační čočky
FLAME-NIR	950-1650	25	~10 nm	#NIR3 (150 vr./mm, blaze 1100 nm)	Au	OF1 filtr	NA
FLAME-NIR+	950-1650	25	~10 nm	#NIR3 (150 vr./mm, blaze 1100 nm)	Au	OF1 filtr	970-1700	25	~10 nm	#NIR3 (150 vr./mm, blaze 1100 nm)	Au	OF1 filtr	NA

Díky modulárnímu přístupu si můžete jednotlivé prvky uvnitř spektrometru (difrakční mřížka, vstupní štěrbina, optické filtry, kolimační a fokusační zrcátka, optické čočky) navolit tak, aby byl systém co nejlépe optimalizován pro vaši konkrétní aplikaci.

1: Konektor pro připojení optického vlákna

Kromě standardního SMA905 konektoru je dostupné i provedení s FC konektorem.

2: Uživatelem vyměnitelná štěrbina

Šířka vstupní štěrbiny přímo ovlivňuje spektrální rozlišení spektrometru. Sada uživatelem vyměnitelných štěrbin obsahuje celkem 6 štěrbin o různé velikosti (5, 10, 25, 50, 100 a 200 µm).

3: Absorpční filtr s horní propustí (longpass)

Filtr s horní propustí se používá k omezení šířky pásma světla vstupujícího do spektrometru, případně k vyvážení barev. Je vždy nainstalován permanentně a pro konkrétní vstupní štěrbinu.

4: Kolimační zrcátko

Světlo prošlé vstupní štěrbinou (a případně i absorpčním filtrem) je pomocí tohoto zrcátka nasměrováno na difrakční mřížku. Standardně se používá zrcátko s hliníkovou reflexní vrstvou. Lze však použít i speciální SAG+ zrcátko, které absorbuje téměř veškeré UV záření.

5: Difrakční mřížka

Zvolená difrakční mřížka nejen určuje spektrální rozsah, ale také ovlivňuje spektrální rozlišení přístroje. Pro spektrometr řady Flame je k dispozici celkem 13 různých mřížek. Při hledání té pravé vám může pomoci interaktivní průvodce. Během výroby spektrometru je difrakční mřížka nejprve umístěna na platformu, která umožňuje její rotaci za účelem nastavení požadované počáteční vlnové délky. Následně je mřížka trvale upevněna, aby se zabránilo jejím dalším mechanickým posunům.

6: Zaostřovací (fokusační) zrcátko

Úkolem zaostřovacího zrcátka je fokusovat vytvořené spektrum (první difrakční řády) do roviny detektoru. Standardně se používá zrcátko s hliníkovou reflexní vrstvou. Lze však použít i speciální SAG+ zrcátko, které absorbuje téměř veškeré UV záření.

7: Detekční sběrná čočka

Citlivost spektrometru lze znatelně zvýšit tím, že se k detektoru upevní dodatečná válcová čočka, která zvyšuje efektivitu sběru a snižuje úroveň nežádoucího rozptýleného světla. Předkonfigurované modely, které obsahují detekční sběrnou čočku, mají v názvu uvedeno ,,-ES" (Enhanced Sensitivity).

8: Detektor

Správná volba detektoru se odvíjí od konkrétní aplikace. Pro řadu Flame jsou k dispozici tři různé detektory – Sony ILX511B CCD (190-1100 nm, 2048 px, integrační čas 1 ms až 65 s), Toshiba TCD1304AP CCD (190-1100 nm, 3648 px, integrační čas 3,8 ms až 10 s) a Hamamatsu G8160-03 InGaAs lineární senzor (900-1700 nm, 128 px, integrační čas 1 ms až 65 s).

9: OFLV filtr pro odstranění vyšších difrakčních řádů

OFLV (Order-sorting Filter – Longpass Variable) je aplikován do okénka detektoru pomocí patentované nanášecí technologie. Slouží k precizní blokaci druhých a třetích difrakčních řádů, a tedy i zlepšení přesnosti spektrometru.

10: Okénko detektoru (volitelný upgrade pro UV oblast)

Standardní okénko detektoru z borosilikátového skla BK7 (začíná absorbovat světlo okolo 340 nm) se v případě měření v ultrafialové oblasti spektra doporučuje nahradit okénkem z křemenného skla.
